Hướng dẫn sử dụng bộ kiểm tra ắc quy Foxsur FBT-200

Đăng ngày - Đạt
Cách dùng bộ kiểm tra ắc quy ô tô, xe máy, ắc quy nước, AGM Foxsur FBT-200
20
Th6

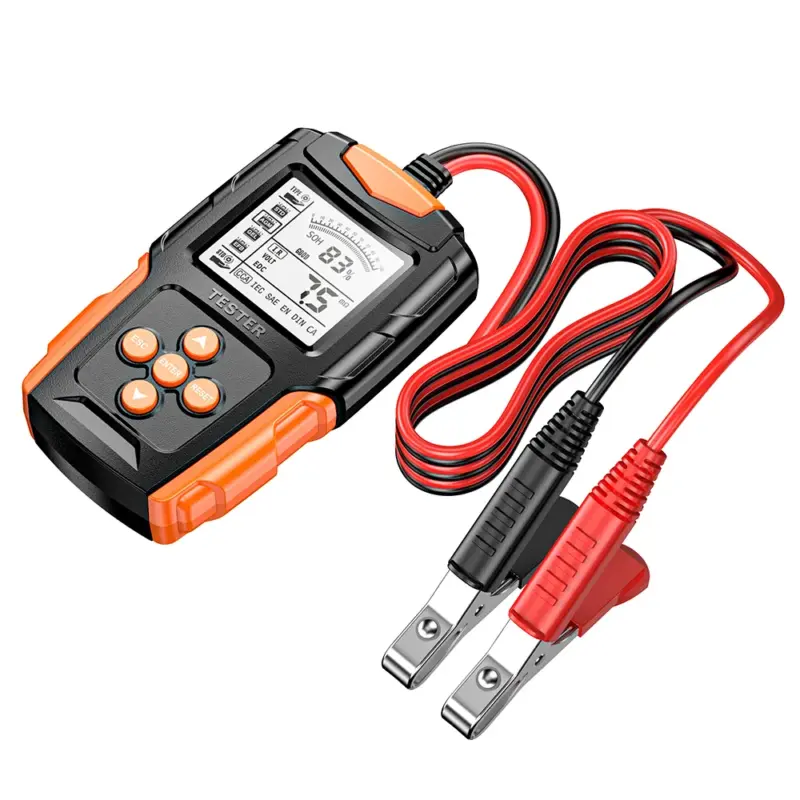

Bộ kiểm tra ắc quy Foxsur FBT-200 là thiết bị kiểm tra tình trạng ắc quy ô tô, xe máy 12V/24V AGM, GEL, EFB, STD và ắc quy nước. Sử dụng công nghệ đo điện dẫn (Conductance Test) hiện đại, giúp đánh giá nhanh và chính xác tình trạng sức khỏe của ắc quy, mức dung lượng còn lại, điện áp hiện tại, nội trở, khả năng khởi động của ắc quy.

Cách dùng bộ kiểm tra ắc quy ô tô, xe máy, ắc quy nước, AGM Foxsur FBT-200
  • 24V

Lưu ý

Để kết quả đo chính xác nhất:
Khi kiểm tra bình mà không tháo ra khỏi xe, quý khách cần tắt động cơ, các thiết bị tiêu thụ như đèn, máy lạnh, loa, và các phụ kiện điện. Nếu ắc quy vừa được sạc đầy, bật đèn pha 2-3 phút và chờ điện áp bình ổn định.
Vệ sinh các cực của bình trước khi tiến hành đo.

Cấu tạo và chức năng phím bấm

PhímChức năng
▲Tăng giá trị / chọn mục trước
▼Giảm giá trị / chọn mục tiếp theo
ENTERXác nhận lựa chọn
ESCQuay lại / hủy
RESETKhởi động lại thiết bị đo

Hướng dẫn kiểm tra ắc quy

Bước 1: Kết nối thiết bị

Kẹp: Đỏ → Cực dương (+), Đen → Cực âm (-). Thiết bị sẽ tự khởi động bằng nguồn từ chính ắc quy.

Bước 2: Chọn loại ắc quy

Dựa vào thông tin in trên nhãn ắc quy: AGM, GEL, EFB, STD, FLOODED

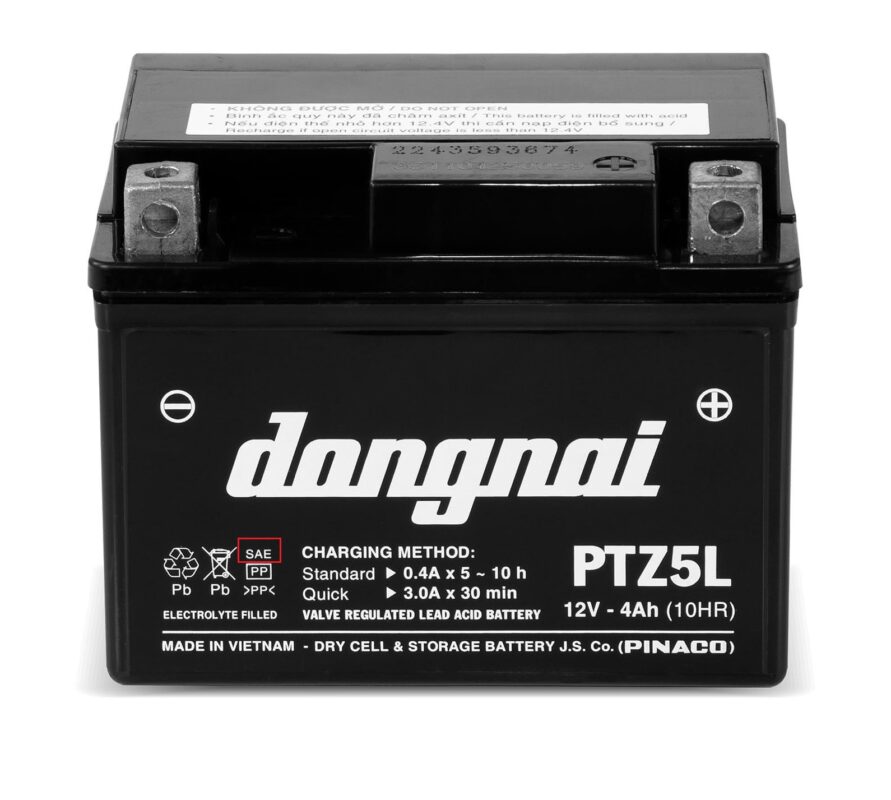

Bước 3: Chọn tiêu chuẩn kiểm tra

Trên nhãn bình thường sẽ ghi một trong các tiêu chuẩn: CCA, SAE, EN, DIN. IEC, CA

Cách dùng bộ kiểm tra ắc quy ô tô, xe máy, ắc quy nước, AGM Foxsur FBT-200

Bước 4: Nhập chỉ số CCA

Tìm thông số trên thân bình (400 CCA, 600 CCA…). Sử dụng phím ▲ ▼ để điều chỉnh đúng giá trị. Nhấn ENTER để bắt đầu kiểm tra.

Đọc kết quả kiểm tra

Sau vài giây thiết bị sẽ hiển thị:
SOH (%): Tình trạng sức khỏe ắc quy. Tỉ lệ càng cao bình càng tốt
SOC (%): Mức dung lượng hiện có của ắc quy.
VOLT(V): Điện áp hiện tại của bình ắc quy.
I.R(Ohm): Nội trở của bình. Giá trị càng thấp càng tốt.
EDC/CCA: Khả năng cung cấp dòng khởi động thực tế của ắc quy.

Ý nghĩa kết quả đánh giá

: SOH ≥ 90%. Tình trạng hoàn hảo, ắc quy còn sử dụng tốt.
: SOH ≥ 75%. Tình trạng tốt, có thể sử dụng bình thường.
BAD:

Kết quảSOH (%)Tình trạng
PERFECT≥ 90%Tình trạng hoàn hảo, ắc quy còn sử dụng tốt.
GOOD≥ 75%Tình trạng tốt, có thể sử dụng bình thường.
BAD≥ 50%Ắc quy đã suy giảm, Nên theo dõi thường xuyên, có thể khó khởi động xe.
REPLACE< 50%Ắc quy đã hết tuổi thọ, nên thay mới để đảm bảo an toàn
RECHARGEẮc quy yếu điện. SOC thấp, cần sạc đầy rồi kiểm tra lại
CLAMP ERRORKẹp chưa tiếp xúc tốt

Giải thích các tiêu chuẩn CCA

Tiêu chuẩnÝ nghĩa
CCACold Cranking Amp
SAESociety of Automotive Engineers
ENEuropean Norm
DINGerman Standard
IECInternational Electrotechnical Commission
CACranking Amp

Lưu ý: Luôn nhập đúng tiêu chuẩn và giá trị ghi trên nhãn bình để kết quả chính xác.

Bảng chuyển đổi EDC/CCA

STTDung lượng bìnhEDCSTTDung lượng bìnhEDC
13.3AH55A1828AH340A
24AH65A1931AH350A
35AH80A2033AH360A
46AH100A2138AH370A
57AH130A2240AH380A
68AH150A2345AH400A
79AH155A2450AH425A
810AH160A2555AH445A
912AH210A2660AH465A
1014AH220A2765AH520A
1115AH230A2875AH550A
1217AH250A2980AH570A
1318AH265A3085AH600A
1420AH285A31100AH670A
1524AH310A32120AH700A
1625AH320A33150AH755A
1726AH330A34200AH995A

Các câu hỏi thường gặp

1. Thiết bị có pin riêng không?

Không. Bộ kiểm tra foxsur FBT-200 sử dụng nguồn điện trực tiếp từ ắc quy đang kiểm tra.

2. Thiết bị có cho biết tuổi thọ ắc quy không?

Có. Thông qua chỉ số SOH (%), người dùng có thể đánh giá mức độ lão hóa của ắc quy.

3. Tại sao màn hình không sáng?

Kiểm tra: Điện áp ắc quy phải trên 8V, kẹp đúng và chắc chắn cực của bình.

4. Kết quả đo không chính xác?

Nguyên nhân thường gặp: Chọn sai loại bình, Chọn sai tiêu chuẩn (CCA, SAE, EN…), Nhập sai chỉ số CCA, Cọc bình bị không sạch hoặc oxy hóa.

Thông số kỹ thuật của máy kiểm tra ắc quy Foxsur FBT-200

Thông sốGiá trị
Điện áp hỗ trợ12V / 24V
Màn hìnhLCD 2.7 inch
Chiều dài dây650 mm
Nhiệt độ làm việc-20°C đến +60°C
Nhiệt độ lưu trữ-20°C đến +70°C
Kích thước150 × 90 × 35 mm
Trọng lượng325 g
Bảo vệ đảo cựcCó
